Tous nos équipements bénéficient d'une garantie Kenwood Iberica Espagne. Voir la liste des Services Techniques Officiels de Kenwood TELECOMMUNICATIONS par Communautés et Populations Espagne et Portugal.

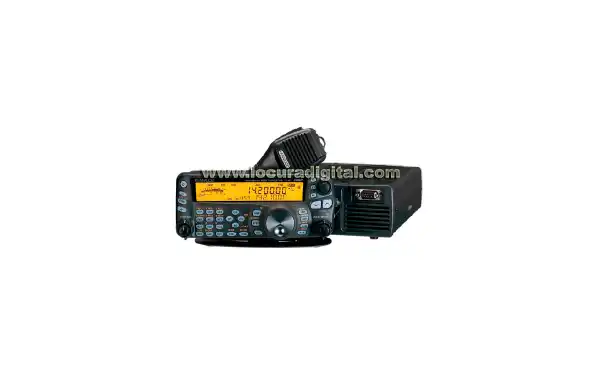

ref : TS480SAT TS-480SAT KENWOOD HF 50 Mhz Emetteur Spécial expéditions Ce kit est tout ce qu'un radio amateur veut avoir. Sa taille et son poids le rendent facilement transportable. Délivre une puissance de 100W. Il dispose également d'un tuner d'antenne intégré. Avec cette station, vous pouvez être sûr de profiter de la meilleure qualité au meilleur prix. Nous tenons à souligner que grâce à son panneau de commande séparé, il est parfait pour une utilisation avec la station de base. COMMUNICATIONS DE PREMIER NIVEAU, À DOMICILE ET À L'EXTÉRIEUR  Panneau de commande LCD séparé avec haut-parleur La façade de la station dispose d'un éclairage ambré et toutes les touches sont éclairées, étant indépendante, elle peut être placée n'importe où jusqu'à une distance de 4m de l'unité principale TX/RX AF DSP Le processeur de signal numérique AF 16 bits offre des fonctionnalités telles que la réduction du bruit, l'égaliseur TX / RX et les filtres AF. Réception continue 500kHz (VFO : 30kHz) à 60MHz TX couvre toutes les bandes amateurs de 1,8MHz à 50MHz Construction compacte En plus d'une conception compacte et facile à transporter, un support est intégré pour monter et rendre le transport de la station encore plus confortable. Les autres caractéristiques incluent un mélangeur quadruple qui fournit une plage dynamique RX de classe TS-950, une compatibilité PSK31, un réglage de groupe de paquets (avec TM-D700E), un contrôle basé sur PC et des filtres FI en option.  EXCELLENTE PUISSANCE ET PERFORMANCE Puissance de sortie RF élevée Puissance de sortie RF élevée Fourni avec une section d'extrémité double comportant des circuits de combinaison et de division, le TS-480SAT fournit 100 watts de sortie RF à partir d'une source d'alimentation 13,8 V CC. Sources d'alimentation séparées F luents alimentation séparée Le 480SAT TS-100W possède deux bornes d'alimentation (DC1, DC2) pour une alimentation séparée de chaque moitié de la section finale jumelle. Grâce à cet équilibre de tension, une sortie stable est assurée. Cette disposition permet l'utilisation de deux sources d'alimentation PS-53 ou d'une seule source d'alimentation 41A. Traitement numérique du signal AF (Tx / Rx) Grâce à un processeur de signal numérique 16 bits offrant des opérations arithmétiques en double précision (équivalent à un traitement 32 bits), une horloge 100 MHz et des convertisseurs A/N et N/A 16 bits, le TS 480SAT offre de nombreuses fonctionnalités puissantes. Filtres AF Le réglage par inclinaison peut être utilisé pour éloigner le signal souhaité du bruit à l'aide de filtres coupe-haut et coupe-bas (SSB, FM et AM), tandis que la largeur permet de régler la bande passante pour éviter le bruit adjacent (CW / FSK). Filtres SI (options) Les filtres FI étroits CW avec bandes 500 Hz et 270 Hz (YF-107C, YF-107CN), ainsi qu'un filtre FI étroit SSB à bande 1,8 kHz (YF-107SN) sont disponibles en option pour des opérations plus puissantes. L'un ou l'autre de ces deux filtres FI peut être installé à l'intérieur de l'émetteur-récepteur. Égaliseur TX / RX L'égaliseur offre des réglages flat (par défaut), high boost (2 types), formant pass, bass boost (2 types), conventionnels et utilisateur, séparément pour la transmission et la réception. Configurable à l'aide du programme de radiocommande ARCP-480. Ventilateurs de refroidissement doubles L'équipement a des ventilateurs doubles pour obtenir un refroidissement parfait. Grâce à ceux-ci et au fait que l'avant de l'émetteur est séparé de l'unité principale, les ventilateurs peuvent générer un flux d'air d'avant en arrière. Grâce à ce système, vous pouvez transmettre en continu pendant environ 30 minutes, sans avoir à le déconnecter.
Ce chiffre est fourni à titre indicatif uniquement et dépend d'une température ambiante de 25 °C, d'un ROS de l'antenne de 1,2 ou moins, et de rien pour obstruer le flux d'air généré par les ventilateurs de refroidissement.
Filtres SI (options) Un mixeur quad fournit une plage RX dynamique équivalente à celle de la classe TS-950 (espacement de 50 kHz). Filtre d'émission La qualité audio pendant la diffusion peut être ajustée en fonction de la commutation entre deux paramètres de bande passante (500-2500 Hz et 300-2700 Hz par défaut). Réglage CW automatique Cette fonction utilise le DSP pour effectuer une mise à zéro automatique à une fréquence souhaitée pendant les opérations CW. Il est également compatible avec RIT. Prise en charge CW Il existe une gamme complète de fonctionnalités CW, y compris le réglage automatique. Étant en mode SSB, une simple pression sur une touche passera automatiquement en CW très pratique pour les opérations à 50 MHz, en particulier lorsqu'il est combiné avec un balayage lent. Une autre fonctionnalité pratique est la possibilité d'enregistrer différents messages pour une transmission rapide lors des concours. Vous pouvez choisir d'écouter entre des signaux complets ou semi. Pour la première option, le délai entre le relâchement de la touche et le mode de réception actif peut être réglé entre 50 ms et 1000 ms par pas de 50 ms. Les autres fonctionnalités CW incluent le contrôle de l'écart (400-1000 Hz), le contrôleur Sidetone avec réglage du volume en 3 étapes et un interrupteur électronique, le mode microphone et le mode inverse CW. Réduction de bruit NR1 est un filtre ligne amélioré avec 10 niveaux de réglage (y compris automatique) très bon pour extraire un signal souhaité. Un bon choix pour les opérations CW est le NR2 (SPAC), réglable par incréments de 2 ms (2 ~ 20 ms). Il peut supprimer le bruit à la même fréquence que le signal souhaité, vous permettant d'extraire un signal souhaité faible du bruit ambiant. Limiteur de bruit numérique (DNL) Avec trois réglages de niveau, le DNL est très efficace pour extraire même le bruit d'impulsion qui ne peut pas être éliminé avec des circuits analogiques-numériques et des suppresseurs de bruit. Cependant, pour plus de clarté, il peut être utilisé en conjonction avec un suppresseur de bruit, qui extrait le bruit d'impulsion dans l'étage FI.   Processeur vocal Disponible pour la transmission SSB, FM et AM, le processeur vocal améliore la clarté des messages pour la station de réception. Les niveaux d'entrée/sortie peuvent être finement ajustés (0 ~ 100). FACILITÉ D'UTILISATION AMÉLIORÉE Tuner d'antenne automatique intégré Le tuner d'antenne automatique du TS-480SAT avec des préréglages pour des changements de bande rapides - couvre toutes les bandes amateurs de 1,8 MHz à 54 MHz. L'accent sur la portabilité L'accent est mis sur la portabilité L'utilisation à l'extérieur est facilitée par un fonctionnement à 13,8 V CC et des dimensions compactes : l'unité principale de 3,2 kg mesure 179 mm (H) x 61 mm (L) x 258 mm (P), tandis que le panneau de commande mesure 179 mm (H) x 61 mm (L ) x 258 mm (P). 0,5 kg a des dimensions de 180 mm (H) x 75 mm (L) x 37 mm (P). Projections non incluses. Fonction de noms de mémoire Une identification claire est possible pour les 100 canaux de mémoire avec jusqu'à 8 caractères alphanumériques dans chacun d'eux. Fonctions de suivi multiples Fonctions de trace multiples Parmi les nombreuses fonctions de trace figurent la trace de programme, la trace de mémoire, la trace de groupe, la trace lente, la trace de nuance et la trace CTCSS.
Panneau de commande LCD séparé avec haut-parleur Le grand panneau de commande LCD séparé doté de son propre haut-parleur de 6,6 cm (sortie 2 W max.) peut être librement positionné jusqu'à 4 mètres de l'unité principale. Le support de panneau de table fourni est pratique lorsque vous utilisez l'émetteur-récepteur à la maison sur un bureau, tandis que le support de panneau mobile est idéal pour le montage dans une voiture. Le panneau peut s'enclencher ou être retiré d'un support instantanément. Il dispose également de 34 touches, chacune rétroéclairée pour améliorer la facilité d'utilisation. Contrôle basé sur PC Contrôle sur PC Le programme de radiocommande ARCP-480 (téléchargeable gratuitement sur le site Web de Kenwood) permet le contrôle sur PC de toutes les fonctions de l'émetteur-récepteur ainsi que la personnalisation des courbes d'égalisation TX / RX Compatible avec PSK31 (SSB/FM) Le TS-480HX / SAT peut être connect?? directement à un ordinateur pour le mode PSK31 de plus en plus populaire. Il offre également les fonctionnalités pratiques suivantes :
- Réglage séparé des niveaux d'entrée / sortie AF (10 étapes) - Choix de la fréquence centrale (1000Hz ou 1500Hz) - Bande passante du filtre AF DSP réglable (7 étapes) - Filtres IF étroits CW sélectionnables (si installés) - TX avec fonction VOX (pas besoin de ligne de contrôle PTT) Fonctionnement PTT par terminal de données Guide vocal et lecteur de stockage (en option) Le guide vocal et l'unité de stockage VGS-1 peuvent avoir deux fonctions importantes : la confirmation vocale de la fréquence, le fonctionnement des touches, etc. et enregistrement/lecture des messages reçus par l'émetteur-récepteur. Un total de 90 secondes (3 x 30 secondes) peut être enregistré et stocké dans une Flash ROM pour la lecture et la transmission. De plus, une fonction de journalisation constante pratique signifie que vous pouvez toujours rejouer les 30 dernières secondes de réception pour confirmation. Autres caractéristiques - Affichage avec fonction transverter (jusqu'à 999,9999 MHz) - Sélection de déviation large / étroite (FM TX) - Entrée de fréquence directe - CTCSS (42 fréquences de sous-tons) - Tonalité 1750Hz - Contrôleur TX - Sortie RF minimale de 5 W pour le fonctionnement QRP - Suppresseur de bruit - Réglage de groupe de paquets avec TM-D700E - Déconnexion automatique - Minuteur de temps d'attente
Contenu du kit
| | Contenu du kit

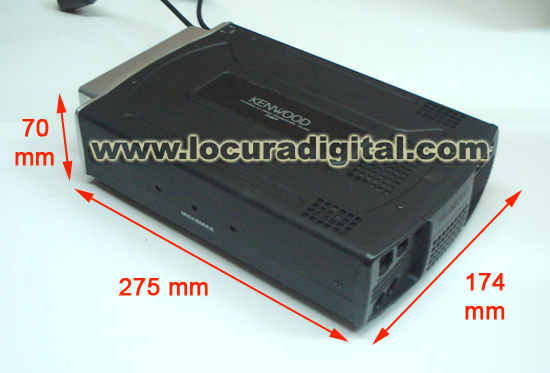

| | Mesures de l'émetteur HF KENWOOD TS480SAT

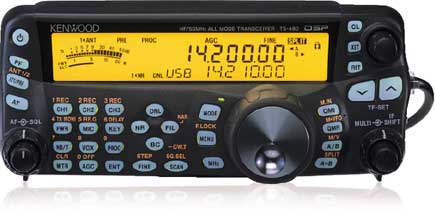

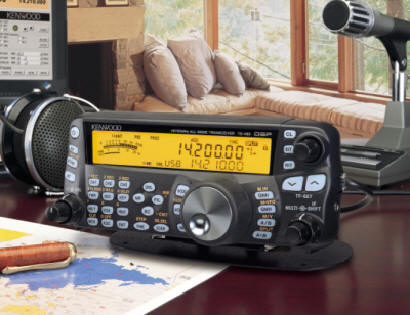

| | Vue de face du KENWOOD TS-480SAT

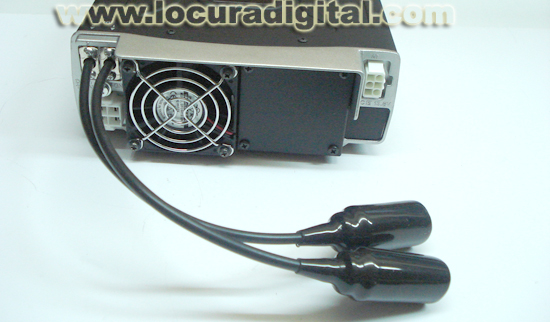

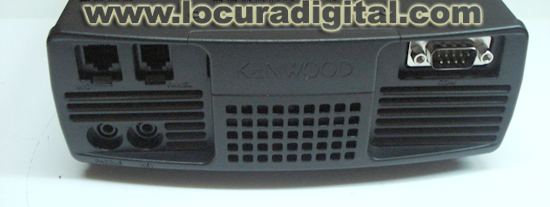

| | | Vue arrière
| |

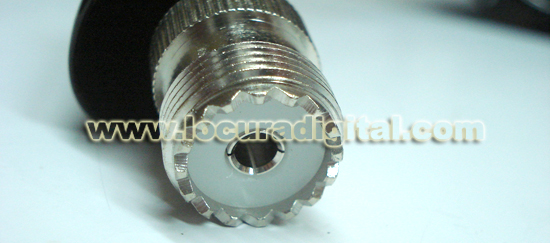

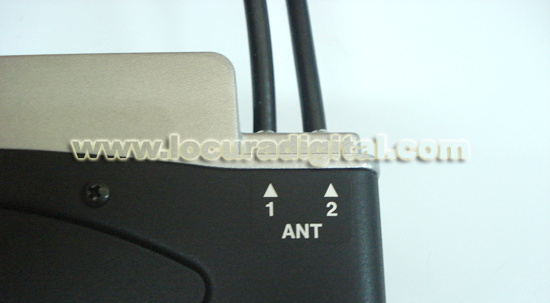

| | Connecteur d'antenne
| | Vue de face du couvercle

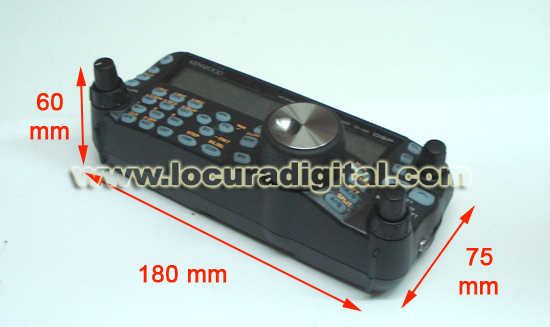

| | Dimensions de la couverture

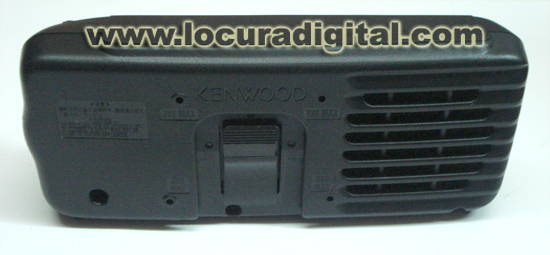

| | Vue arrière de la couverture

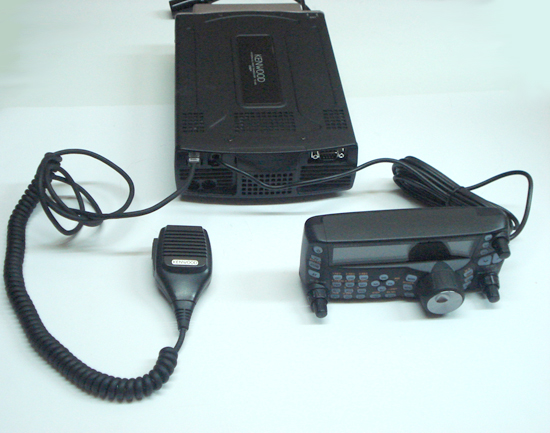

| | Montage de la station

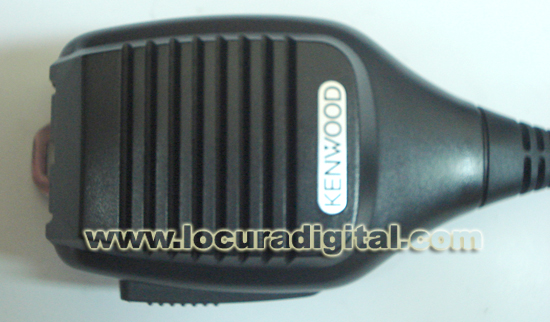

| | Vue de face du micro

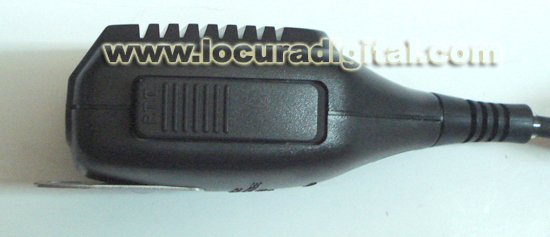

| | Vue latérale du microphone

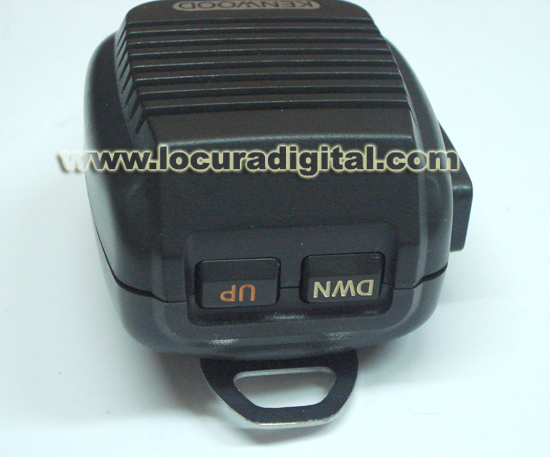

| | Vue de dessus du micro
| | Vue arrière du micro |
| TS-480SAT | GÉNÉRAL | | Gamme de fréquence de l'émetteur | 1,81 - 2,0 MHz, 3,5 - 3,8 MHz, 7,0 - 7,2 MHz, 10,1 - 10,15 MHz, 14,0 - 14,35 MHz, 18,068 - 18,168 MHz, 21,0 - 21,45 MHz, 24,89 - 24,99 MHz, 28,0 - 29,7 MHz, 50 - 52 MHz | Gamme de fréquence du récepteur | 0,5 - 30MHz, 50 - 54MHz (VFO : continu 30kHz - 60MHz) | Mode | SSB (J3E), CW (A1A), FSK (F1B), FM (F3E), AM (A3E) | Alimentation requise | DC13.8V ± 15% | Consommation de courant Transmission En attente | Moins de 20,5A Moins de 1.5A | Température de fonctionnement | -20°C - 60°C | Stabilité de fréquence Unité principale: Avec le SO-3 en option attaché : | Dans la plage ± 5 ppm (-20 ° C - 60 ° C) Dans la plage ± 5 ppm (-10 ° C - 50 ° C) Dans la plage ± 0,5 ppm (-20 ° C - 60 ° C) Dans la plage 1.0ppm (-10 ° C - 50 ° C
| Impédance d'antenne | 50 ohms | Impédance du microphone | 600 ohms | Méthode de mise à la terre | Connexion à la terre négative | Dimensions (L x H x P) Unité principale : sans/avec projections Panneau : sans / avec saillies | 179 x 61 x 258 mm / 179 x 69,5 x 278 mm 180x75x37mm / 183x78x68mm | Poids (environ) | 3,7 kg (unité principale 3,2 kg / panneau 0,5 kg) | ÉMETTEUR | | Puissance de sortie RF HF (AM) 50MHz (AM) | 100W (25W) 100W (25W)
| Modulation: SSB/FM/AM : | Équilibré / Phase / Faible puissance | Déviation de fréquence maximale : large/étroit | Moins de ± 5 kHz / Moins de ± 2,5 kHz | Rayonnement parasite : HF / 50MHz | Moins de -50dB / Moins de -60dB | Suppression de porteuse | Supérieur à 40dB (SSB) | Suppression des bandes latérales indésirables | Supérieur à 40dB (SSB) | Réponse en fréquence de transmission | 400 - 2600Hz (dans la plage -6dB) | Bande variable XIT | ± 9,99 kHz | Bande d'adaptation Accordeur d'antenne | 16,7 - 150 ?? | DESTINATAIRE | | | |
Circuits SSB CW, AM, FSK FM | Double superhétérodyne Triple superhétérodyne | Fréquence intermédiaire : 1ère FI / 2ème FI / 3ème FI | 73,095 MHz / 10,695 MHz / 455 kHz (FM uniquement) | Sensibilité SSB/CW/FSK (S/N 10dB)
AM (S/B 10dB)
FM 12dB SINADE | Moins de 4µV (0,5 - 1,705MHz) / Moins de 0,2µV (1,705 - 24,5MHz) Moins de 0,13 µV (24,5 - 30 MHz) / Moins de 0,13 µV (50 - 54 MHz) Moins de 31,6µV (0,5 - 1,705MHz) / Moins de 2µV (1,705 - 24,5MHz) Moins de 1,3 µV (24,5 - 30 MHz) / Moins de 1,3 µV (50 - 54 MHz) Moins de 0,22 µV (28 - 30 MHz) / Moins de 0,22 µV (50 - 54 MHz) | Sensibilité du silencieux SSB / CW / FSK / AM
FM | Moins de 18µV (0,5 - 1,705MHz) / Moins de 1,8 µV (1,8 - 30 MHz) / Moins de 1,1 µV (50 - 54 MHz) Moins de 0,2 µV (28 - 30 MHz) / Moins de 0,2 µV (50 - 54 MHz) | Facteur de suppression d'image | Supérieur à 70dB | Facteur de suppression FI | Supérieur à 70dB | | Sélectivité SSB / CW / FSK UN M FM | Au-dessus de 2,4 kHz (-6 dB), en dessous de 4,4 kHz (-60 dB) Au-dessus de 5,0 kHz (-6 dB), en dessous de 40 kHz (-60 dB) Au-dessus de 12,0 kHz (-6 dB), en dessous de 25,0 kHz (-50 dB) | Bande variable RIT | ± 9,99 kHz | Élimination périodique | Supérieur à 40dB (1kHz) | Puissance de sortie audio | Supérieur à 2,0 W (8 ohms, 10 % de distorsion) | rejet de l'IF | - |
| |
|
