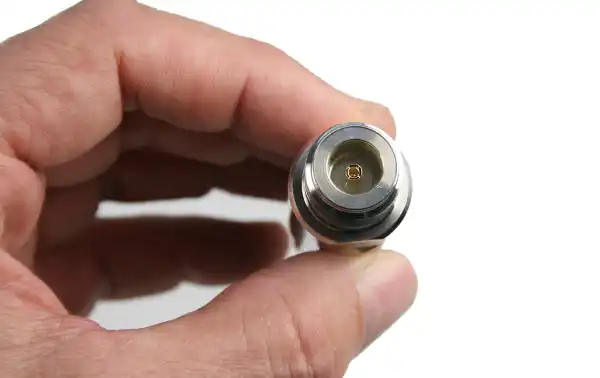

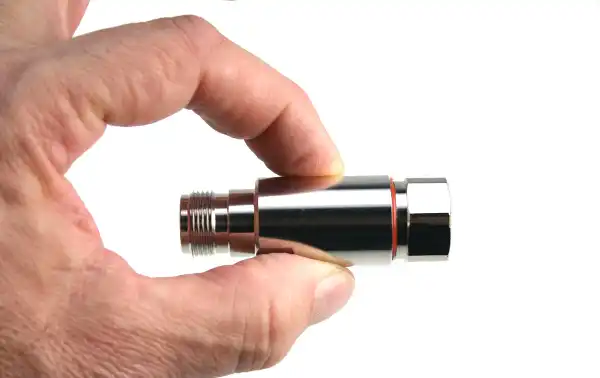

Connecteur femelle CON4265 N pour câble Superflexible 1/2 pouce

CON-4265

Le CON4265 est un connecteur N femelle spécialement conçu pour les câbles coaxiaux super flexibles de 1/2 pouce, idéal pour les applications radiofréquence (RF) dans les systèmes de télécommunications et d'antennes. Ce connecteur offre une impédance de 50 O et prend en charge des fréquences jusqu'à 3 GHz, garantissant une transmission de signal efficace et de haute qualité.

Fabriqué en laiton nickelé, le CON4265 est résistant à la corrosion et conçu pour résister à des conditions environnementales exigeantes. Son conducteur central, constitué d'un alliage de cuivre et plaqué d'or ou d'argent, assure une excellente conductivité, tandis que son isolant en PTFE (Téflon) offre une haute résistance thermique et une stabilité diélectrique, fonctionnant dans une plage de température de -55°C à +155°C. .

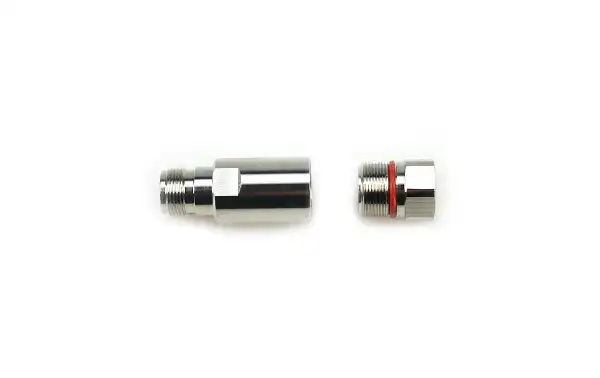

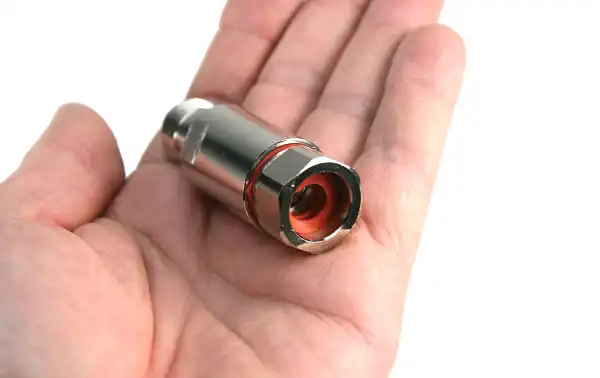

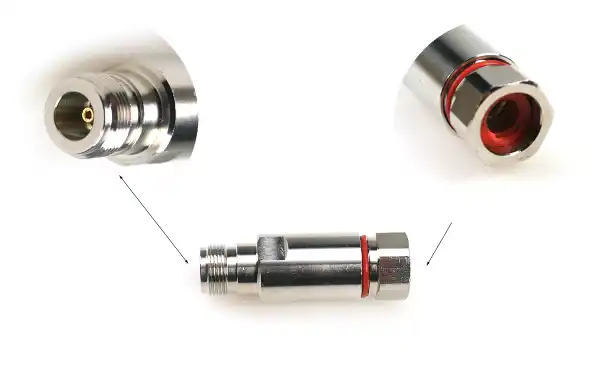

La conception du CON4265 permet une connexion sécurisée par pince ou sertissage, garantissant une installation rapide et ferme sans avoir besoin de soudure. De plus, il comprend un joint torique en silicone qui scelle le connecteur contre la poussière et l'humidité, ce qui le rend adapté aux applications extérieures et aux environnements industriels.

Ce connecteur est compatible avec les câbles super flexibles, ce qui le rend facile à utiliser dans des espaces restreints ou des installations nécessitant de la flexibilité. Son faible VSWR (= 1,2) minimise la perte de réflexion, garantissant une excellente qualité de signal même dans les applications haute fréquence. La durabilité de plus de 500 cycles de branchement et de débranchement en fait un choix fiable et robuste pour les projets de télécommunications nécessitant des connexions RF durables et hautes performances.

Valable pour câble d'un diamètre approximatif de 13,8 à 15 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"
Belden HL50000
Ces câbles super flexibles de 1/2" conviennent aux applications RF et télécoms haute puissance

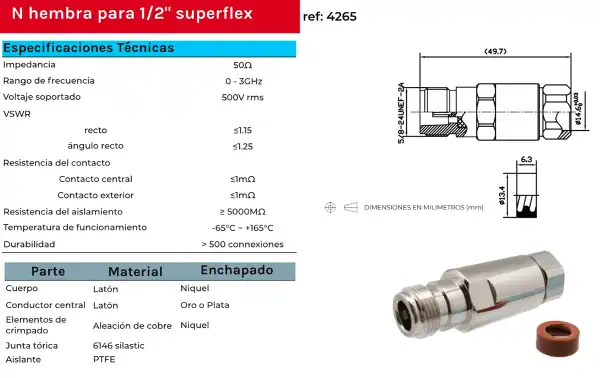

• Type de connecteur : N femelle.
• Compatibilité des câbles : superflex 1/2".
• Impédance : 50 O.
• Gamme de fréquences : 0 à 3 GHz.
• Tension prise en charge : 500 V RMS.
• VSWR (droit) : = 1,15.
• VSWR (angle droit) : = 1,25.
• Résistance de contact (centrale) : = 1 mO.
• Résistance de contact (extérieur) : = 1 mO.
• Résistance d'isolation : = 5000 MO.
• Plage de température : -65°C à +165°C.
• Durabilité : Plus de 500 connexions.
• Matériau du corps : laiton.
• Placage du corps : Nickel.
• Matériau du conducteur central : laiton.
• Placage du conducteur central : Or ou argent.
• Éléments de sertissage : Alliage de cuivre.
• Placage à sertir : nickel.
• Joint torique : fabriqué en silastique 6146.
• Isolant : PTFE (Téflon).

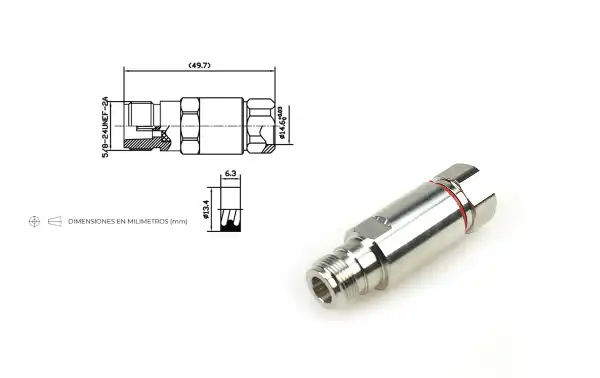

• Diamètre extérieur du corps : 14,6 mm.
• Longueur totale : 49,7 mm.
• Filetage de couplage : 5/8 - 24 UNEF - 2A.
• Dimension intérieure de l'isolateur : 13,4 mm.
• Diamètre de l'isolant : 6,3 mm.
