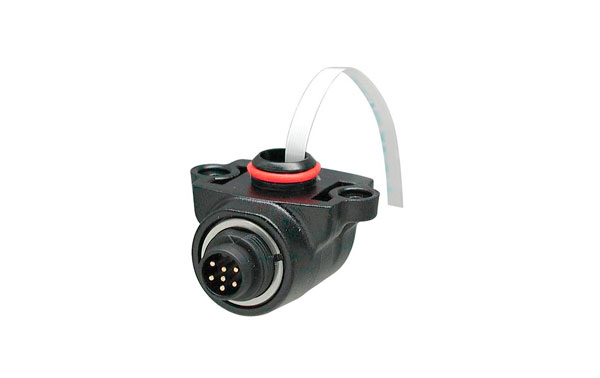

Contenu du kit
|
|
|
|
Pas 1. Enlever le frontal de la station émettrice
Pour enlever le frontal de la station émettrice nous devrons enlever les vis il brise comme il indique le manuel |
|

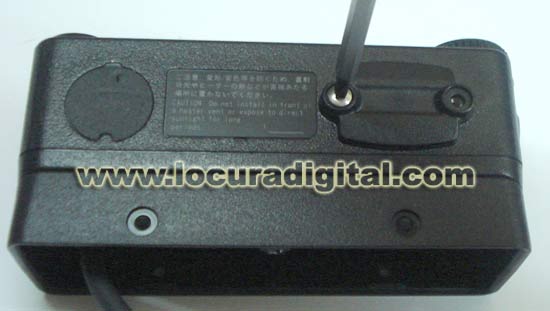

Pas 2. Sortir l'adaptateur du frontal
Une fois extraido le frontal, nous devons sortir l'adaptateur qu'il inclut en enlevant la vis il brise qu'il se trouve dans le centre de de ce dernier. |
|

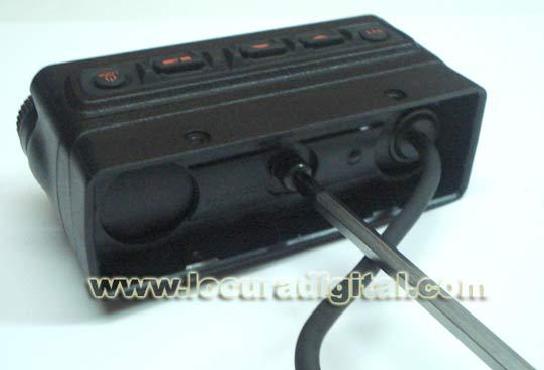

Pas 3. Extraire la couverture pour la connexion de l'adaptateur
Tout de suite après nous extrairons la couverture de la partie inférieure du frontal pour postérieurement relier l'adaptateur |
|

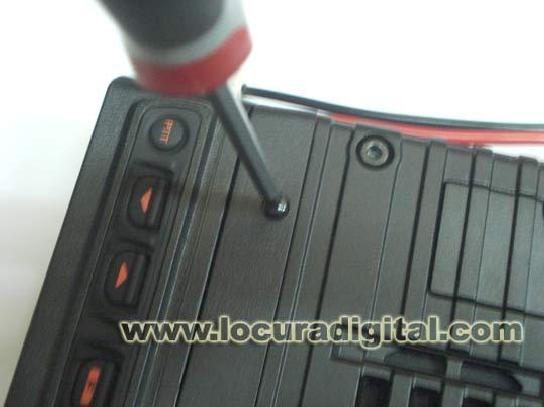

Pas 4. Extraire la partie postérieure du frontal
Nous devons extraire la partie postérieure du frontal les 4 visil brise pour pouvoir effectuer la connexion de l'adaptateur |
| |
Pas 5. Relier l'adaptateur à la station émettrice

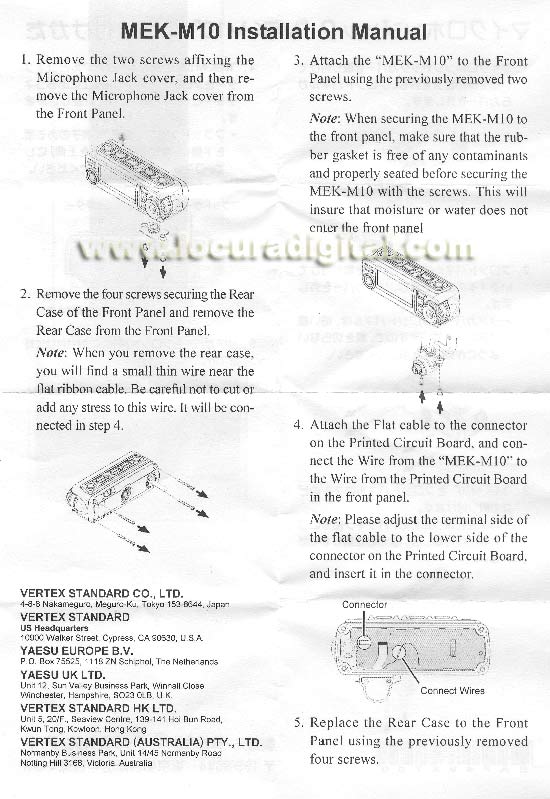

Pour que l'adaptateur fonctionne nous devons relier les câbles de l'adaptateur au frontal de la station émettrice par la cavité quihabra resté ensuite du pas 3. La connexion doit être effectuée le schéma de connexion du manuel. |
|

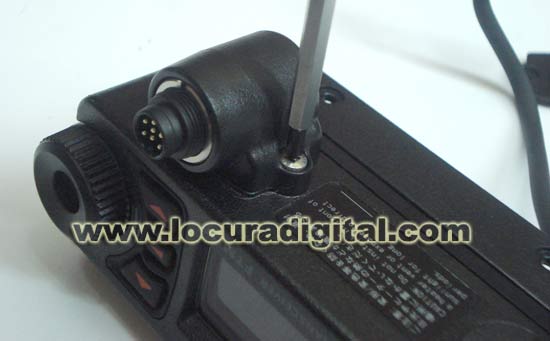

Pas 6. Fixer l'adaptateur
Une fois effectués tous les pas précédents nous devrons seulement fixer l'union de l'adaptateur au frontal au moyen des vis ilbrise extraits dans le pas 3 |
|

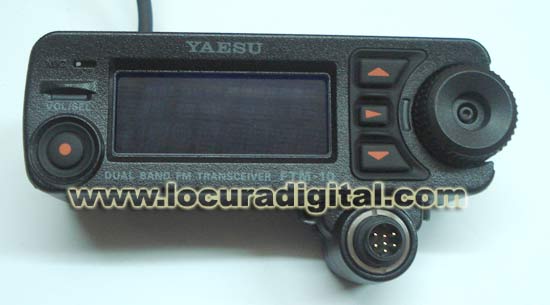

Vue frontal de l'adaptateur MEK-M10
|
| |

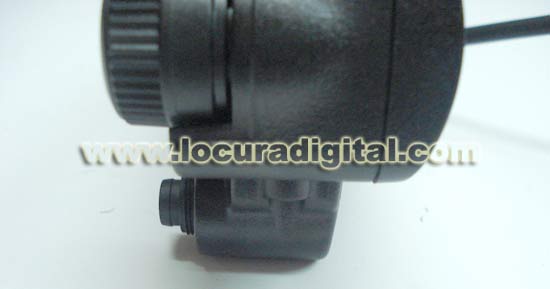

Vue latéral de l'adaptateur de charge MEK-M10
|
|
|
