DAIWA CN-901-HP3 TOS-mètre / Wattmètre de 1,8 à 200 MHz, puissance 3000...
Le Daiwa CN-901HP3 est un TOS-mètre et wattmètre analogique professionnel conçu pour les radioamateurs et les stations techniques. Il permet la mesure simultanée et directe de la puissance directe (puissance utile de sortie de l'équipement dans l
Soyez le premier à évaluer272,66€ TTC 225,34€ HT
Description DAIWA CN901HP3

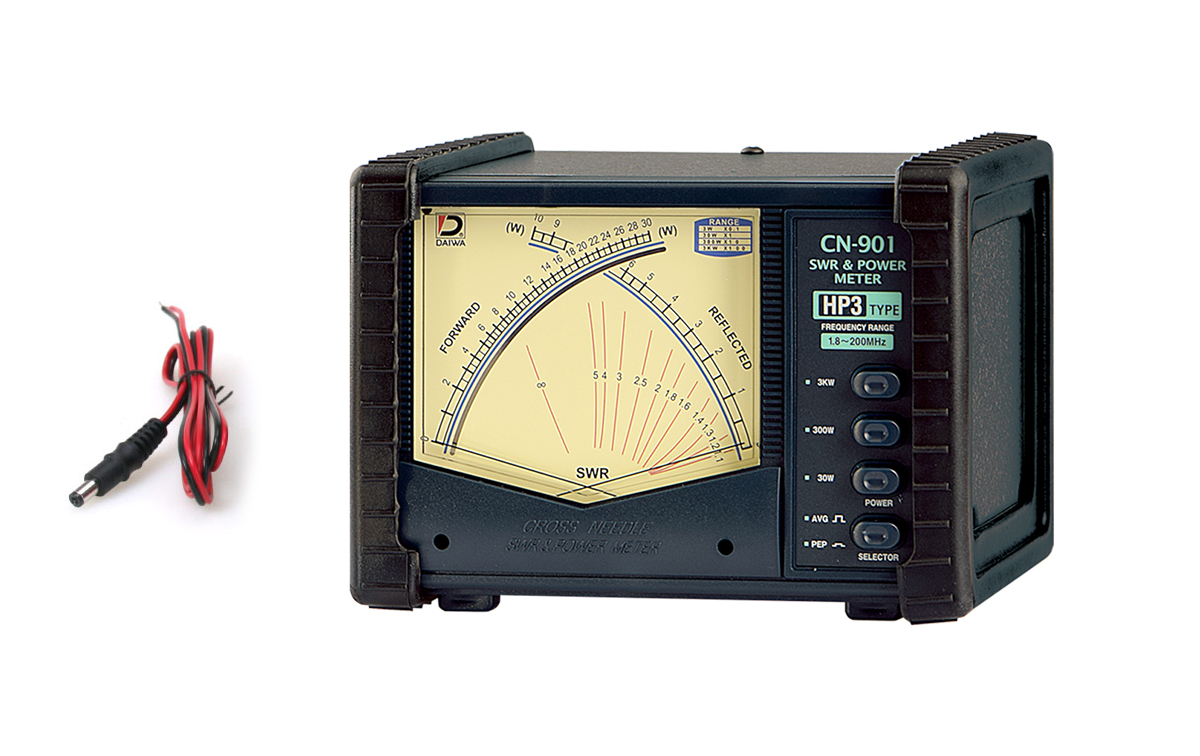

Le Daiwa CN-901HP3 est un TOS-mètre et wattmètre analogique professionnel conçu pour les radioamateurs et les stations techniques. Il permet la mesure simultanée et directe de la puissance directe (puissance utile de l'équipement vers l'antenne, exprimée en watts), de la puissance réfléchie et du TOS, facilitant ainsi le réglage et l'optimisation des antennes ou des systèmes de transmission. Il nécessite une alimentation de 12 volts pour fonctionner.
Il fonctionne sur une large gamme de fréquences, d'environ 1,8 MHz à 200 MHz , et supporte des niveaux de puissance jusqu'à 3000 W , ce qui le rend adapté aussi bien aux équipements radioamateurs qu'aux stations puissantes ou aux tests techniques.

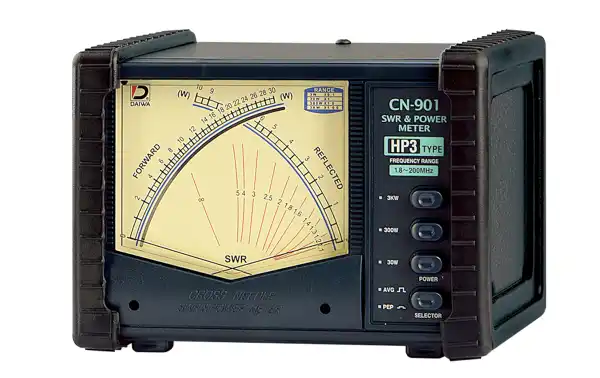

Il est doté d'un design à aiguilles croisées qui affiche intuitivement les valeurs de puissance, de réflexion et de TOS sur un seul instrument, simplifiant ainsi l'interprétation des données lors des tests d'antenne, de tuner ou d'amplificateur.
Principales différences entre le CN-901HP3 et le CN-901HP : Les deux modèles sont des SWR-mètres et des wattmètres de la série CN-901 et partagent de nombreuses caractéristiques de base : Plage de fréquences similaire (environ 1,8 – 200 MHz).
Conception de mesure à aiguilles croisées pour la puissance directe et réfléchie.
Impédance de 50 O et connecteurs SO-239.
Mesure du TOS et de la puissance sur plusieurs échelles HP (30/300/2000 W) et HP (30/300/3000 W).
Principales différences : Fonction PEP (Peak Envelope Power) : Le CN-901HP3 peut mesurer la puissance PEP réelle en modes SSB, ce qui est particulièrement utile pour les mesures.
Le HP3 intègre des améliorations de circuit interne pour faciliter la mesure directe du PEP, ce qui le rend plus polyvalent pour les modes SSB actuels.
CN-901HP : bon TOS-mètre/wattmètre ; convient aux communications HF classiques.
La version améliorée CN-901HP3, avec mesure PEP réelle et fonctionnalités étendues, est très utile pour les radioamateurs modernes et les stations utilisant des modes nécessitant une précision accrue.
Principales caractéristiques du Daiwa CN-901HP3 :
- Wattmètre et TOS-mètre pour HF/VHF
- Gamme de fréquences : 1,8 – 200 MHz
- Plage de puissance : 30 / 300 / 3000 W
- Sensibilité au TOS à partir de 5 W

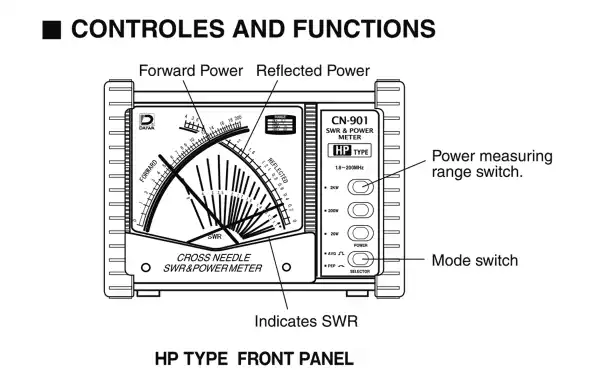

- Indicateurs de puissance et de réflexion avec aiguilles croisées
- 1 Compteur / Wattmètre SWR Daiwa CN-901HP3
- 1 Manuel d'utilisation
- 1 câble d'alimentation 12 V.

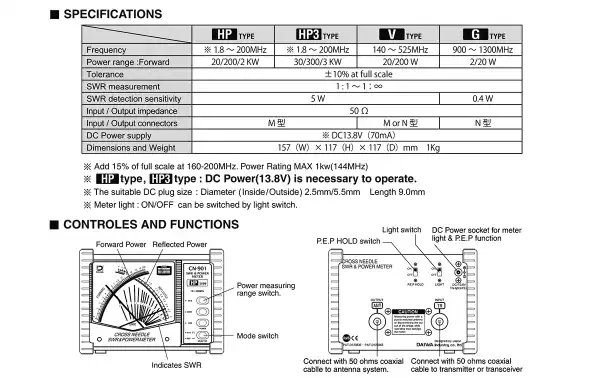

Caractéristiques techniques et mécaniques
- Fabricant : Daiwa Industry Co., Ltd.
- Modèle : CN-901HP3
- Type : TOS-mètre et wattmètre
- Gamme de fréquences : 1,8 – 200 MHz
- Puissance maximale : jusqu'à 3000 W
- Plage de puissance divisée : 30 / 300 / 3000 W
- Sensibilité minimale au ROS : à partir de 5 W
- Impédance d'entrée/sortie standard : 50 O

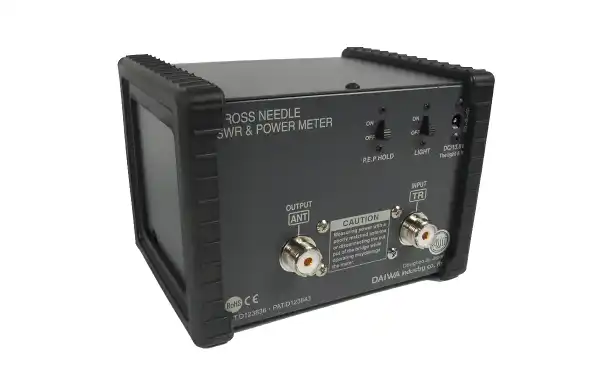

- Connecteurs : SO-239 / UHF femelle
- Alimentation 13,8 volts
- Type d'indicateur : aiguilles croisées pour la direction avant et la direction arrière
- Mesures simultanées de la puissance réfléchie et du TOS
- Précision typique : ±10 % (selon l’échelle)
- Plage de températures de fonctionnement : environnement d'atelier normal
- Construction : boîtier métallique robuste
- Poids approximatif : environ 900 g

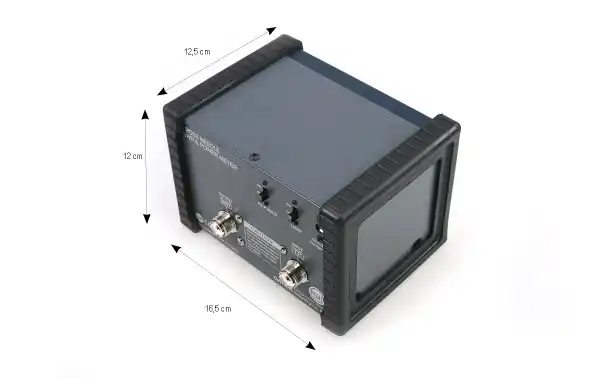

- Dimensions approximatives : 157 × 117 × 117 mm
- affichage à aiguilles croisées d'un compteur analogique
- Utilisation professionnelle et avancée de la radio amateur
- Conception simple pour une lecture intuitive
- Installation sur bancs d'essai ou tables
- Capacité de gestion de puissance élevée sans nécessiter d'atténuateurs externes
- Indicateurs mécaniques durables

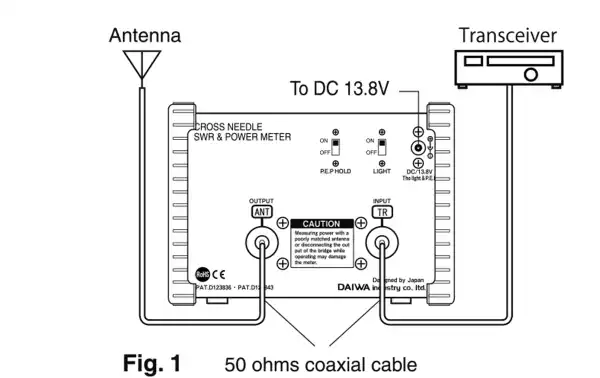

- Conçu pour tester les antennes, les tuners et les émetteurs
- Compatible avec les émetteurs radioamateurs et les équipements HF/VHF
- Fabriqué selon les normes japonaises
