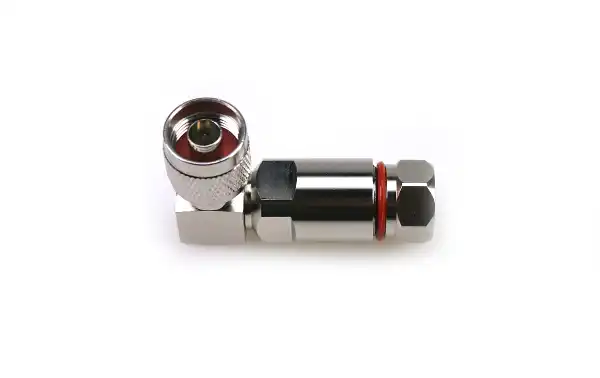

CON4263 Connecteur N mâle coudé pour câble 1/2 pouce Superflexible

CON4263

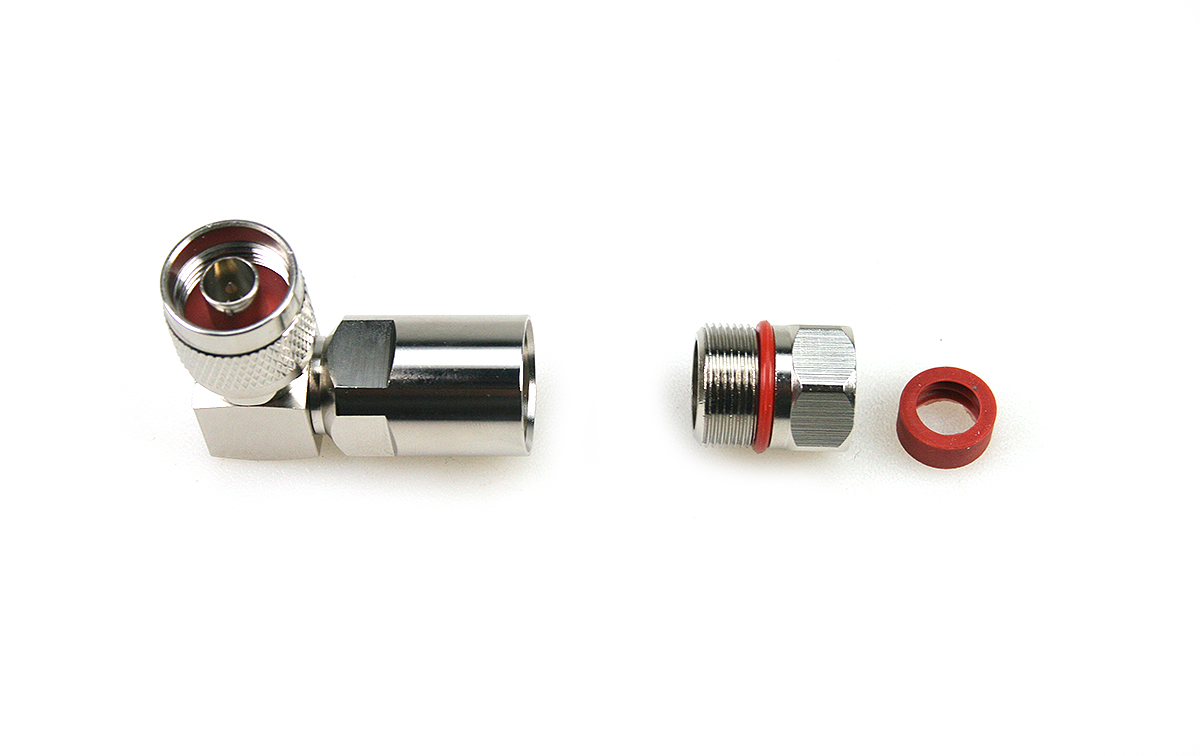

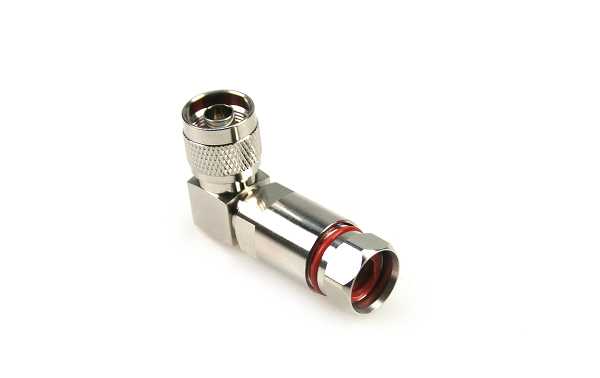

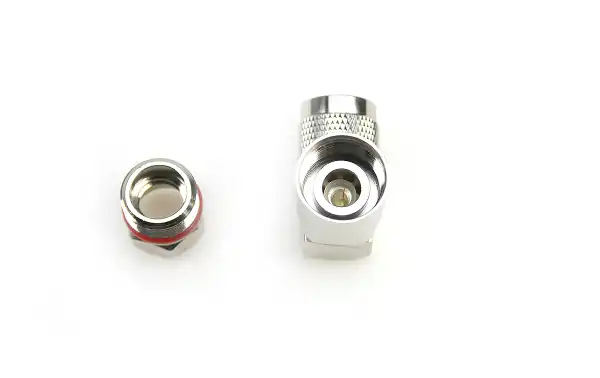

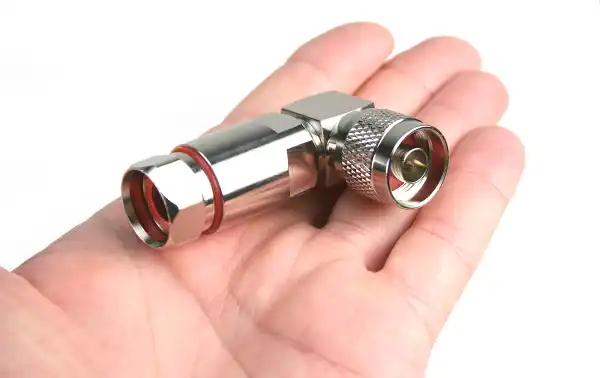

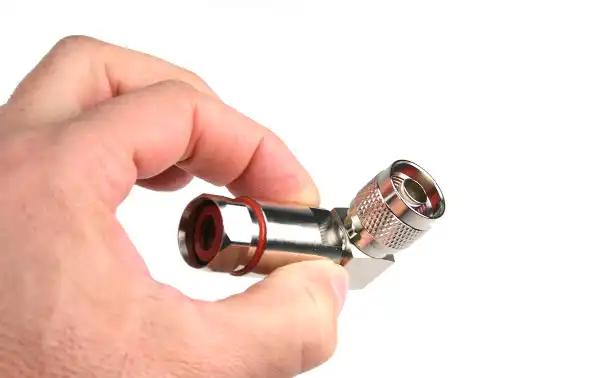

Le CON4263 est un connecteur mâle N coudé à 90 degrés, spécialement conçu pour les câbles coaxiaux super flexibles de 1/2 pouce, idéal pour les applications RF et de télécommunications où une connexion fiable et hautes performances est nécessaire dans des espaces restreints. Sa structure à angle droit permet une installation facile dans les zones d'accès limité et facilite la gestion des câbles dans des configurations complexes.

Fabriqué à partir de matériaux de haute qualité, ce connecteur est doté d'un corps en laiton nickelé, offrant une grande résistance à la corrosion et une grande durabilité, même dans des environnements exigeants. Son conducteur central, en laiton plaqué or ou argent, assure une excellente conductivité et transmission du signal avec une perte minimale. De plus, il comprend un isolant en PTFE (Téflon), connu pour sa stabilité thermique et ses propriétés diélectriques, permettant un fonctionnement stable sur une large plage de températures et dans des conditions environnementales défavorables.

Avec une impédance de 50 O, le CON4263 garantit une connexion stable pour les applications haute fréquence, prenant en charge jusqu'à 3 GHz et maintenant un faible VSWR d'environ 1,2, ce qui minimise la perte de réflexion et optimise la qualité du signal. Sa méthode de connexion par sertissage ou par pince permet une installation rapide et sûre, sans nécessiter de soudure, et assure un couplage ferme.

Ce connecteur est conçu pour résister à plus de 500 cycles de branchement et de débranchement, garantissant ainsi une longue durée de vie, même dans les applications intensives. C'est un excellent choix pour les systèmes de télécommunications, les antennes et les stations de base qui nécessitent des connexions durables, fiables et de haute qualité dans des environnements d'installation complexes.

Valable pour les câbles d'un diamètre approximatif de 14,3 à 16 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"
Belden HL50000
Ces câbles 1/2" super flexibles conviennent aux applications RF et télécoms haute puissance.

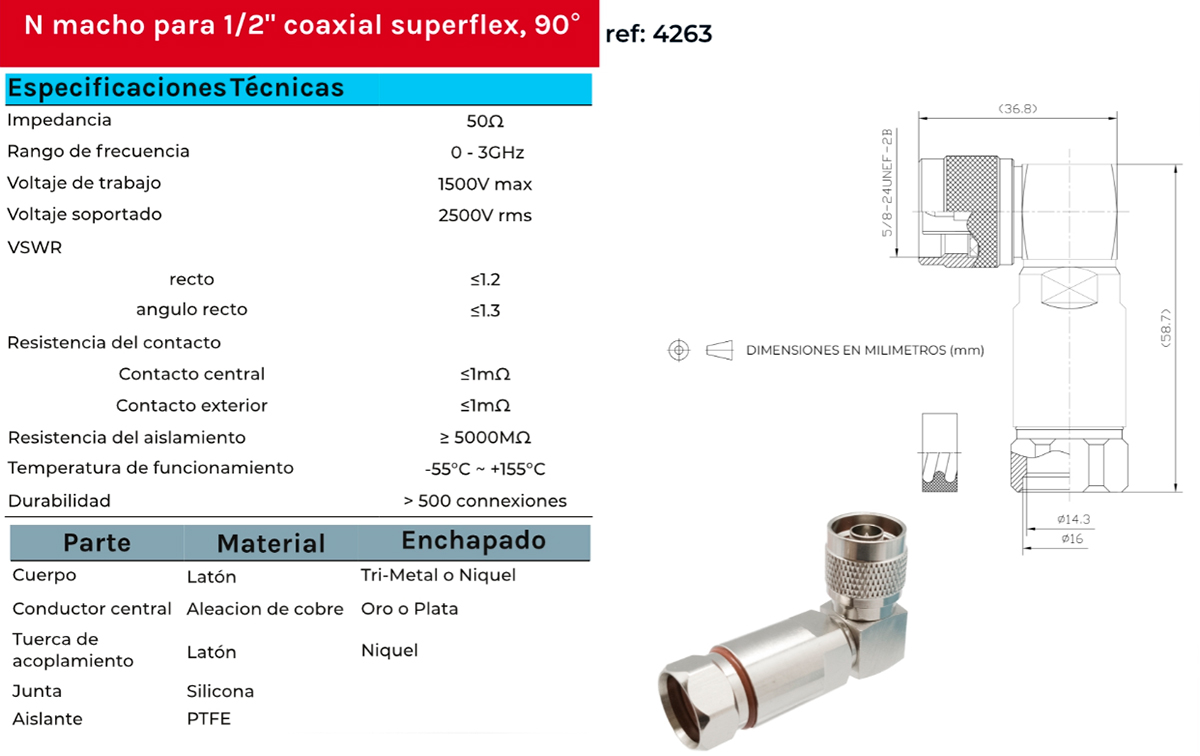

Caractéristiques

• Type de connecteur : L29 DIN 7/16 mâle.
• Compatibilité : Pour câble coaxial 1/2".
• Fréquence maximale : jusqu'à 6 GHz.
• Diamètre approximatif pour câbles de 13,8 à 15 mm
• Type de connecteur : N mâle coudé à 90 degrés.
• Compatibilité des câbles : superflex 1/2".
• Impédance : 50 O.
• Gamme de fréquences : 0 à 3 GHz.
• Tension de fonctionnement : 1 500 V maximum.
• Tension prise en charge : 2500 V RMS.
• VSWR (droit) : = 1,2.
• VSWR (angle droit) : = 1,3.
• Résistance de contact (centrale) : = 1 mO.
• Résistance de contact (extérieur) : = 1 mO.
• Résistance d'isolation : = 5000 MO.
• Température de fonctionnement : -55°C à +155°C.
• Durabilité : Plus de 500 connexions.
• Matériau du corps : laiton.
• Placage du corps : Tri-métal ou nickel.
• Matériau du conducteur central : alliage de cuivre.
• Placage du conducteur central : Or ou argent.
• Matériau de l'écrou d'accouplement : laiton.
• Placage des écrous : nickel.
• Matériau du joint : silicone.
• Isolant : PTFE (Téflon).
• Longueur totale : 58,7 mm.
• Largeur du corps : 16 mm.
• Diamètre du connecteur : 14,3 mm.
• Filetage de couplage : 5/8 - 24 UNEF - 2B.
