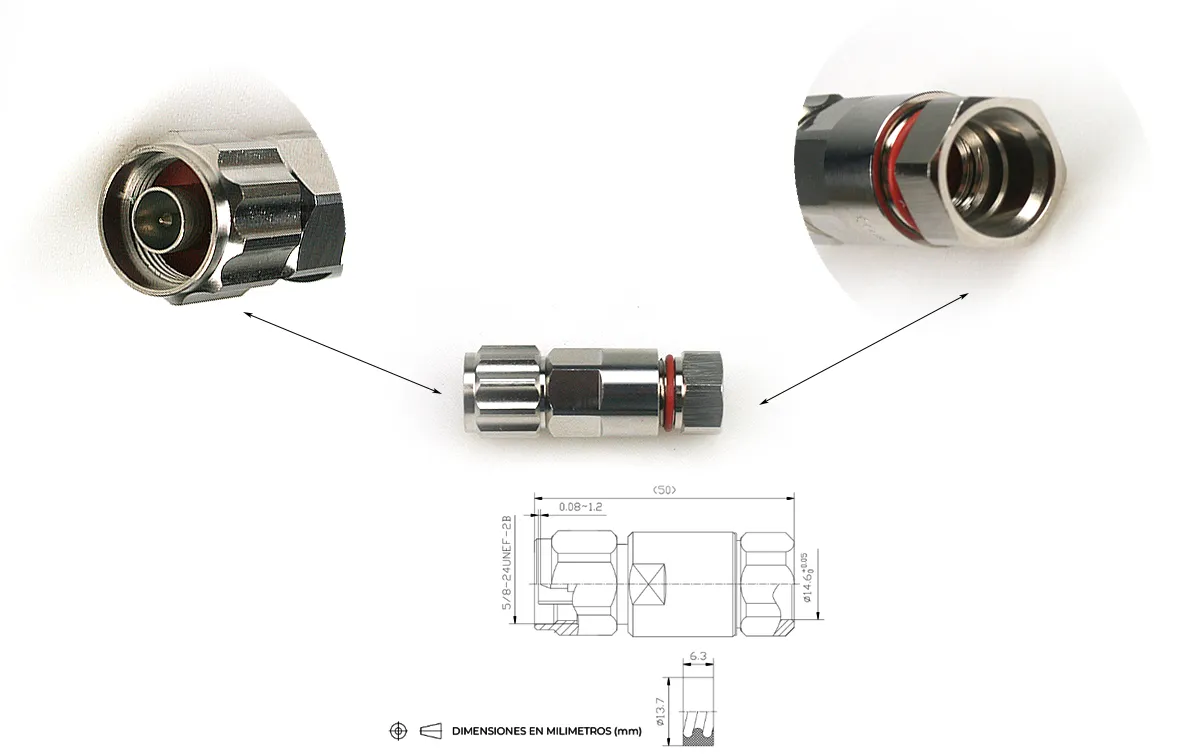

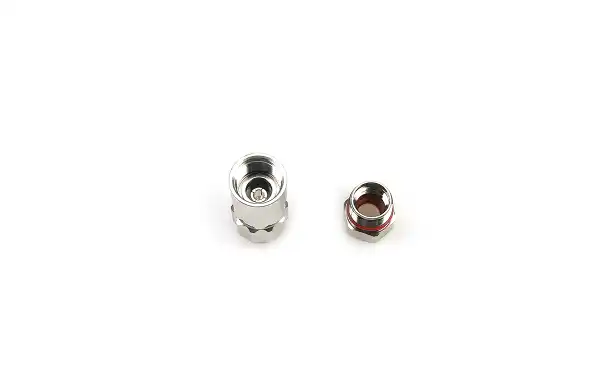

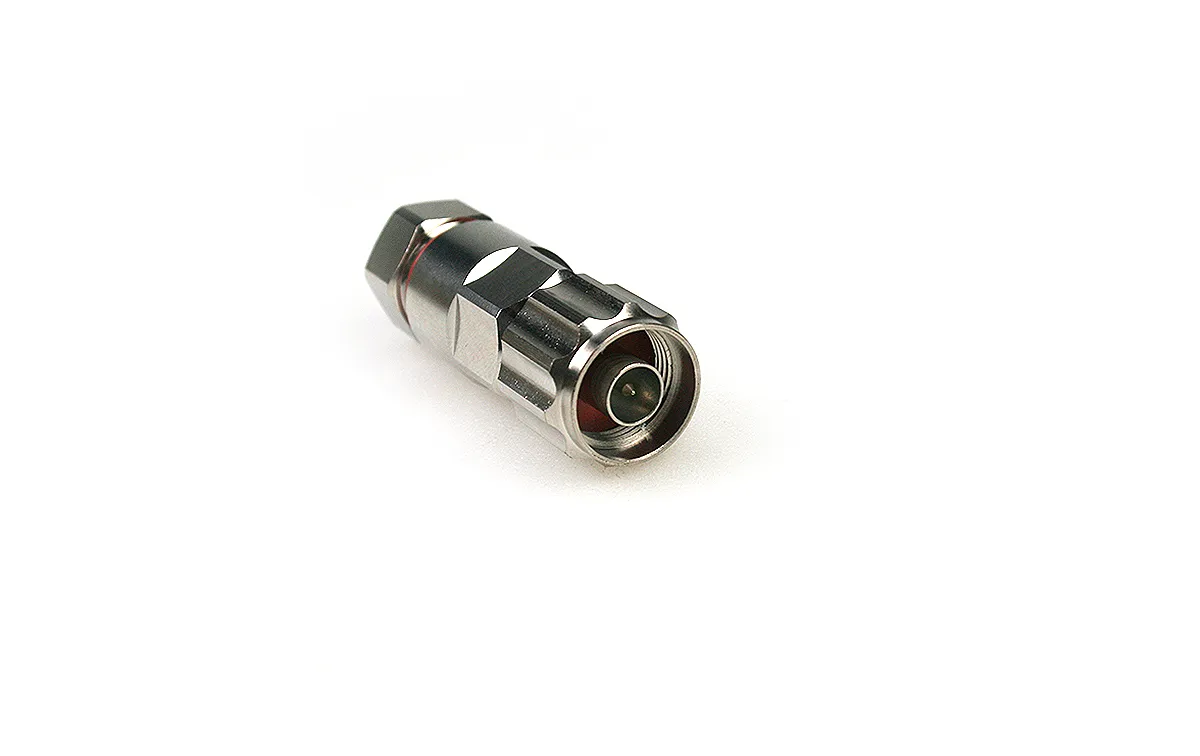

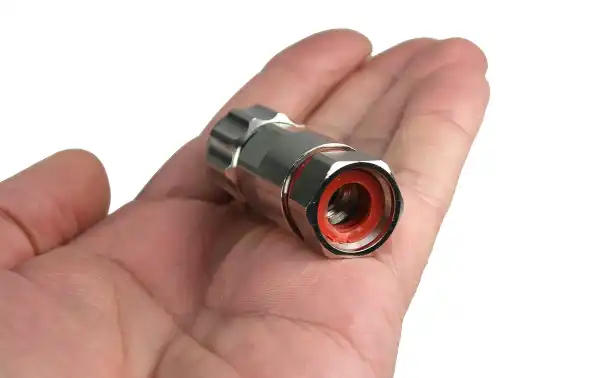

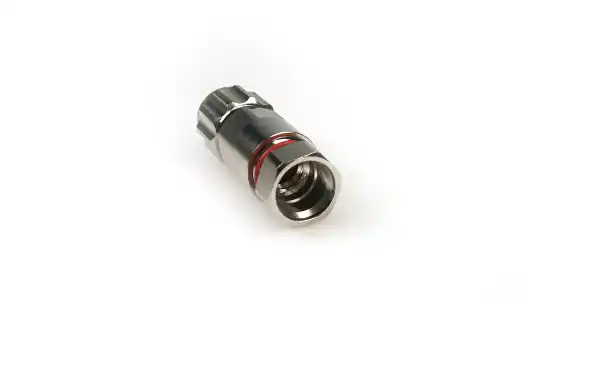

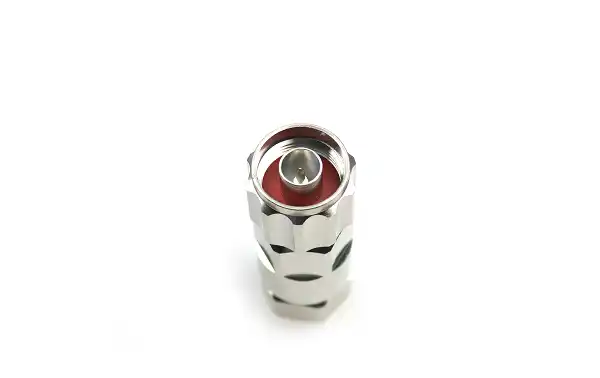

CON4261 N Connecteur Mâle pour câble Superflexible 1/2 pouce

CON4271

Le connecteur mâle CON4261 N pour câble superflexible 1/2" 1 est spécialement conçu pour les câbles superflexibles 1/2". Ce type de connecteur est couramment utilisé dans les applications haute puissance et fréquence RF, telles que dans les systèmes de télécommunications et les antennes.

Type de connecteur : N mâle.
Méthode de fixation : Type à pince (réglage sans soudure).
Compatibilité des câbles : 1/2" super flexible.
Application : Systèmes de télécommunications haute puissance.
Fréquence : Idéale pour les applications RF.
Impédance : 50 ohms.
Durabilité : Excellente résistance aux intempéries et à la corrosion.
Taille du fil : Fil large et robuste.
Installation : Rapide, nécessite des outils de serrage.
Utilisation courante : dans les stations de base de téléphonie mobile et les antennes de diffusion.
Le connecteur DIN 7/16 Mâle à Pince (REF : 4261) compatible avec les câbles super flexibles 1/2", les câbles les plus courants pouvant être utilisés sont :
Valable pour un câble d'un diamètre approximatif de 13,8 à 15 mm
Andrews CNT-500
CommScope LDF4-50A
RFS Cellflex LCF12-50J
HUBER+SUHNER SUCOFEED 1/2"
Belden HL50000

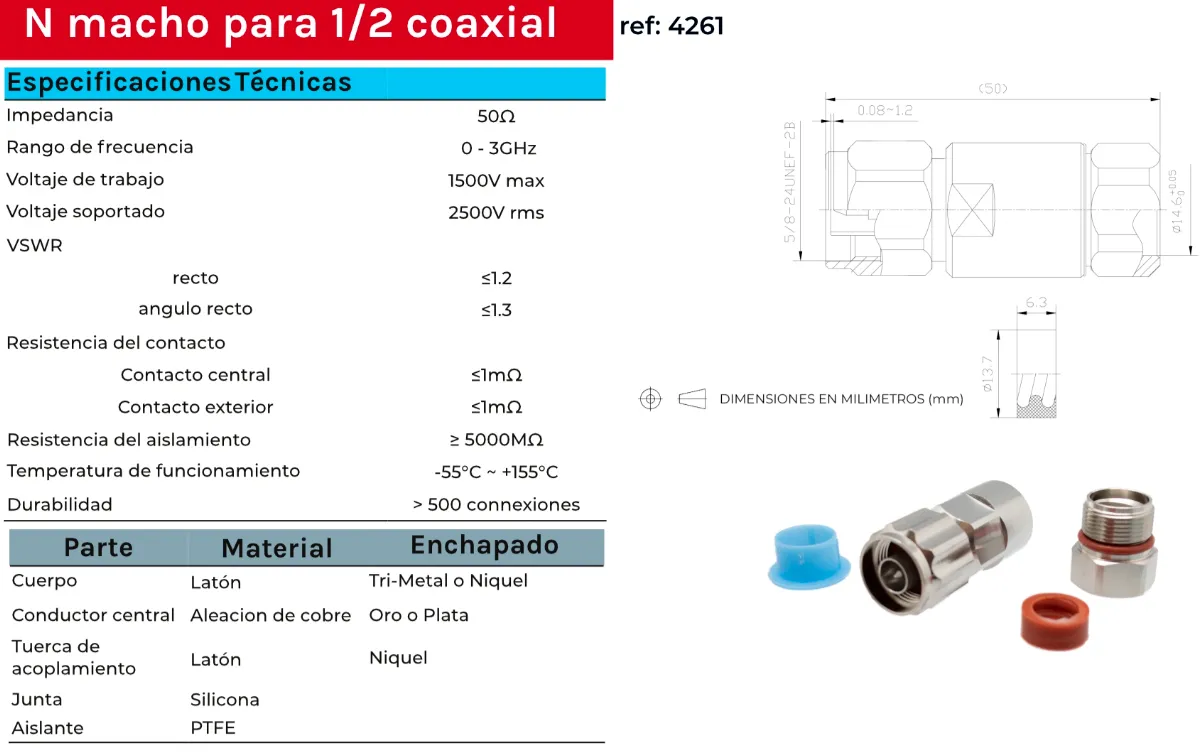

Caractéristiques

• Type de connecteur : N-mâle.
• Compatibilité : Pour câble coaxial 1/2".
• Fréquence maximale : jusqu'à 3 GHz.
• Diamètre approximatif pour câbles de 13,8 à 15 mm
• Perte de réflexion : =30 dB (valeur minimale).
• Impédance : 50 ohms.
• Résistance de contact du conducteur intérieur : = 0,4 mO.
• Résistance de contact du conducteur externe : = 1,0 mO.
• Résistance d'isolement : = 5000 MO.
• Tension de fonctionnement maximale : 2700 V RMS.
• Matériau conducteur interne : Laiton avec finition argentée.
• Matériau du conducteur externe : Alliage de zinc avec finition nickelée.
• Encapsulation : isolation PTFE.
• Diamètre extérieur : Environ 29 mm.
• Longueur totale : Environ 52 mm.
• Plage de température : -55°C à +155°C.
• Norme d'essai : CEI 61169-4.
• Type de connecteur : filetage L29 DIN 7/16.
• Résistance aux vibrations : Jusqu'à 3 Grms (selon CEI 61169-4).
• Stabilité aux variations de température : Faible changement de fréquence.
• Durabilité mécanique : Plus de 500 cycles d’accouplement.
• Étanchéité : IP68 pour la protection contre la poussière et l'eau.
• Blindage : Haute capacité de blindage pour éviter les interférences.
• Poids approximatif : Environ 100 grammes.
• Taille approximative : Diamètre 29 mm.
• Conformité : Conforme aux normes de connectivité internationales.
• Applications typiques : communications mobiles et stations de base.
• Marque : Mirmidon
