Antenne boucle magnétique HF BABY LOOP CIRO MAZZONI de 10 à 40 M

BABY-LOOP

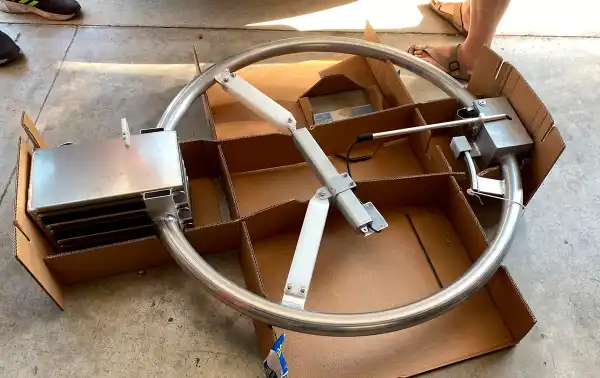

Antenne cadre magnétique HF pour les bandes 10-12-15-17-20-30-40 mètres à couverture continue. Fabriquée en aluminium soudé TIG, elle est constituée d'un cadre tubulaire de 50 mm de diamètre et 2 mm d'épaisseur. La visserie et les pièces mobiles sont en acier inoxydable. Le diamètre de l'anneau est de 1 mètre et son poids total de 15 kg.

L'antenne supporte une puissance maximale de 1 kW sur 22 MHz, avec un rendement de dipôle 1/2 lambda de -0,3 dB à 28 MHz.

Il est livré avec l'ATU 2.0.

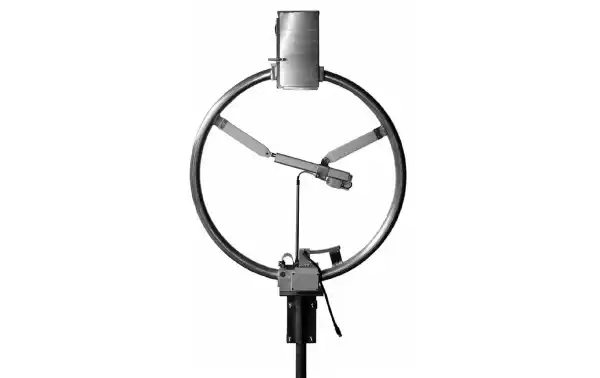

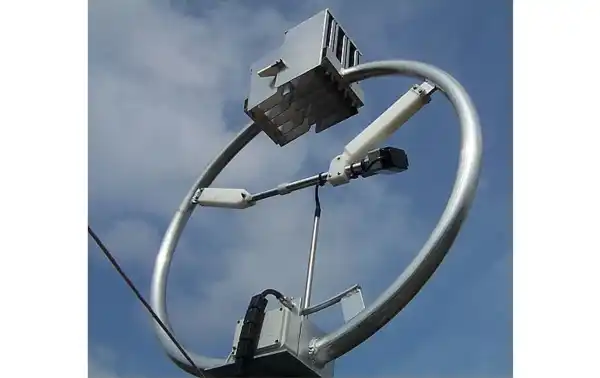

La Baby-Loop est une antenne cadre magnétique compacte conçue pour fonctionner sur toutes les bandes radioamateurs de 40 à 10 mètres, avec un réglage précis. Cette antenne nécessite très peu d'espace, avec un diamètre de 1 mètre et une hauteur de montage de 3 mètres au-dessus du sol.

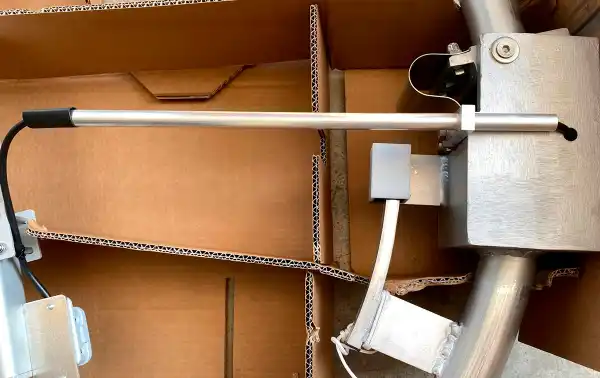

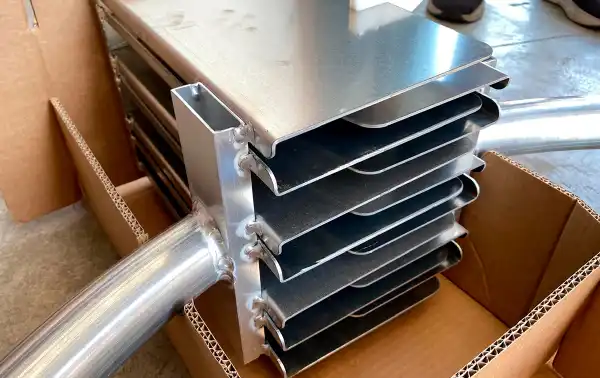

La société Ciro Mazzoni, fondée par M. Mazzoni I3VHF, est mondialement reconnue pour ses antennes ARO. Les antennes LOOP de Ciro Mazzoni sont fabriquées en aluminium et leur robustesse est due à leur conception sans vis, toutes les pièces étant soudées. Le condensateur de l'antenne est un grand condensateur variable à diélectrique aluminium-air, dont les deux plaques sont soudées directement à la boucle, ce qui la rend pratiquement indestructible à haute puissance. L'écartement entre les plaques est de 14 mm sur la plus petite antenne. Un actionneur à haute résistance ouvre ou ferme la boucle, ajustant ainsi le condensateur de plaque et, par conséquent, le TOS (taux d'ondes stationnaires).

Catalogue PDF : voir les antennes boucle ici

Malgré sa petite taille, l'antenne Baby-Loop offre un gain comparable à celui d'un dipôle rigide, avec l'avantage supplémentaire d'un bruit très faible. Chaque antenne est fournie avec son propre contrôleur 2.0, qui se connecte directement à une alimentation de 220 V et permet de la piloter via un clavier numérique USB ou une entrée CAT, avec un ajustement automatique lors des changements de fréquence.

• 1 antenne boucle pour bébé
• 1 coupleur ATU-2
• 1 Support de mât 50-60 mm

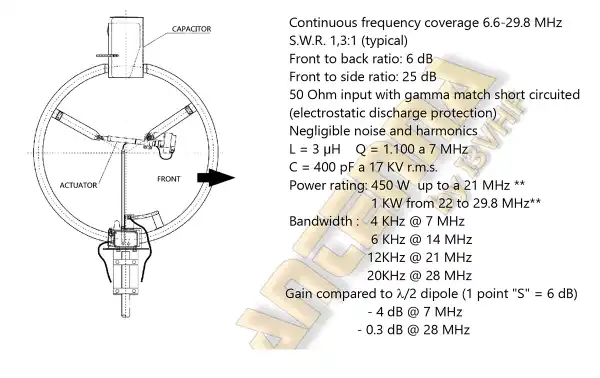

Caractéristiques

• Fréquence : 28-24-21-18-20-10-7 MHz
• Bandes : 10-12-15-17-20-30-40 mètres
• Modèle de boucle
• Impédance 50 ohms
• Diamètre du cerceau 100 cm.
• Gain avant/arrière : 25-35 dB
• Puissance maximale 200 watts
• matériau en aluminium
• Diamètre du mât 50-60 mm
• Connecteur femelle PL
• Poids 15 kg.
