RIGEXPERT AA-55

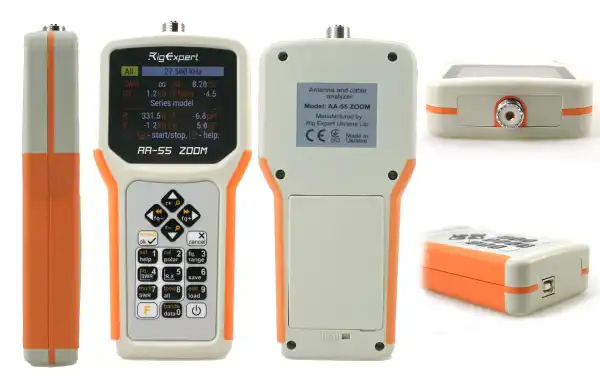

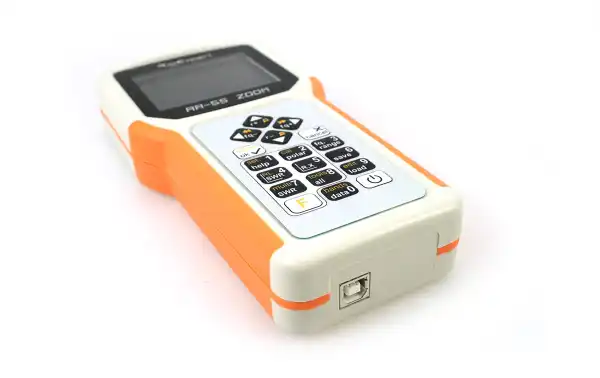

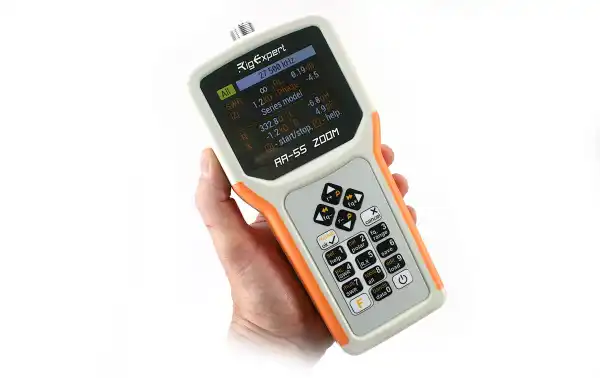

AA-55 ZOOM RIGEXPERT Analyseur d'antenne de 60 Khz à 55 Mhz. L'analyseur est conçu pour mesurer le SWR (taux d'onde stationnaire), la perte de retour, la perte de câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la plage de 60 kHz à 55 MHz. La capacité ZOOM intégrée rend les mesures graphiques particulièrement efficace.
La fonction ZOOM intégrée rend les mesures graphiques particulièrement efficaces. Les tâches suivantes sont facilement accomplies à l'aide de cet analyseur :
- Vérification rapide d'une antenne
- Accorder une antenne à la résonance
- Comparaison des caractéristiques d'une antenne avant et après un événement précis (pluie, ouragan, etc.)
- Fabriquer des stubs coaxiaux ou mesurer leurs paramètres
- Test des câbles et localisation des défauts, mesure des pertes dans les câbles et de l'impédance caractéristique
- Mesure de capacité ou d'inductance de charges réactives
Téléchargement du logiciel - voir ici -
contenu du kit
- 1 AA-55
- 1 couvercle
- 1 câble USB
- 2 piles alcalines
Fonctionnalités
- Gamme de fréquences : 0,06 à 55 MHz
- Entrée de fréquence : résolution de 1 kHz
- Mesure pour les systèmes 25, 50, 75, 100, 150, 200, 300, 450 et 600 ohms
- Plage de mesure SWR : 1 à 100 en mode numérique, 1 à 10 en mode graphique
- Affichage SWR : indicateur numérique ou analogique
- Plage R et X : 0-10000, -10000-10000 en modes numériques, 0-1000, -1000-1000 en modes graphiques
- Modes d'affichage :
- SWR à une ou plusieurs fréquences

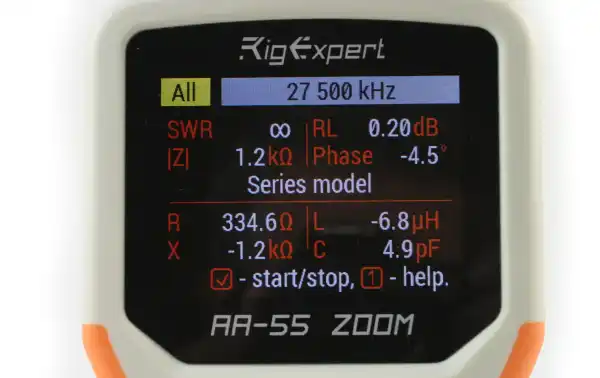

- SWR, return loss, R, X, Z, L, C et angle de phase à une seule fréquence
- Graphique SWR, 100 points
- Graphique R, X, 100 points

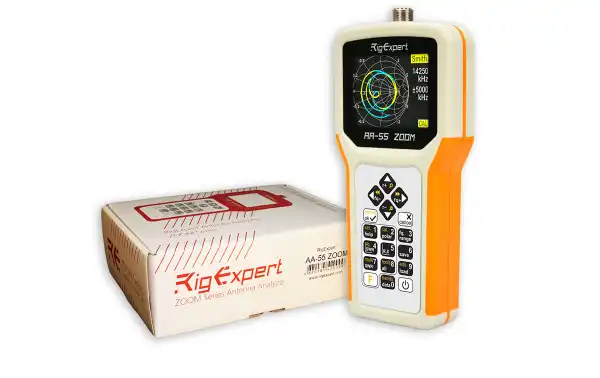

- Graphique de Smith, 100 points
- Graphique de perte de retour, 100 points
- Outils de câble (perte et impédance caractéristique)
- Étalonnage de charge courte ouvert en option.
- Une mémoire non volatile:
- 10 emplacements pour enregistrer les résultats de mesure
- Sortie radio :

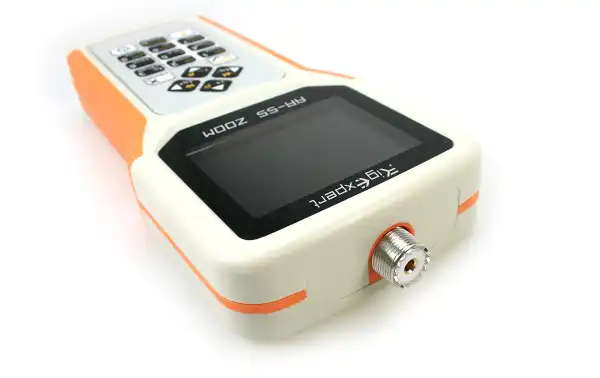

- Type de connecteur : UHF (SO-239)
- Forme du signal de sortie : carré, 0,06 à 55 MHz
- Puissance de sortie : 13 dBm (dans une charge de 50 ohms)
- Alimentation:

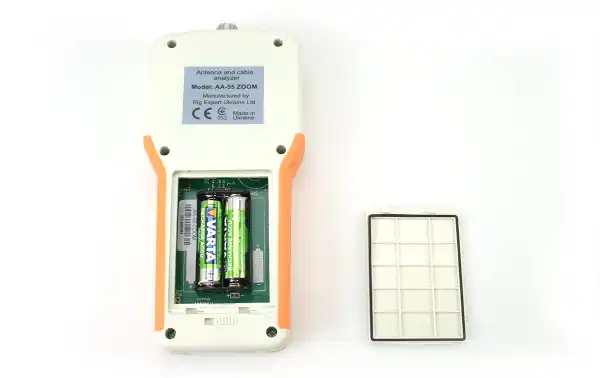

- Deux piles alcalines 1,5 V, type AA
- Maxi. 4 heures de mesure continue, max. 2 jours en mode veille lors de l'utilisation de batteries complètement chargées :
- Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec une prise USB, il s'alimente à partir de ces sources
- Interface:
- Ecran TFT couleur 320×240

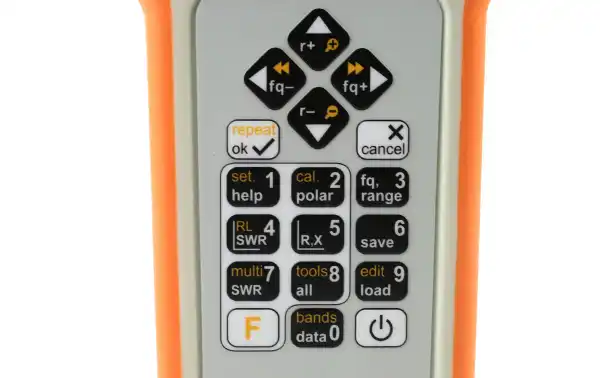

- 6×3 touches sur le clavier étanche
- Menus multilingues et écrans d'aide

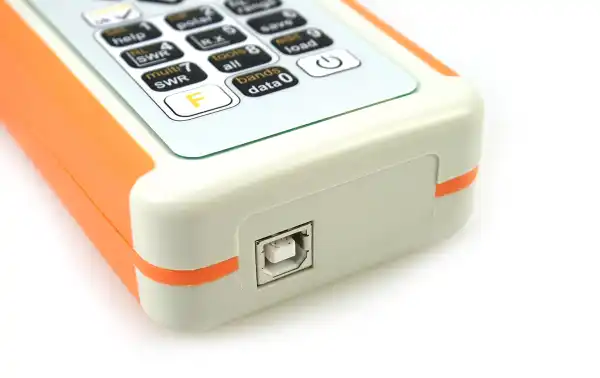

- Connexion USB à un ordinateur personnel
- Dimensions : 103 mm x 207 mm x 37 mm (4,1 pouces x 8,1 pouces x 1,4 pouces)v
- Température de fonctionnement : 0 40 °C (32 104 °F)
- Poids : 310 g (10,9 oz) sans piles
