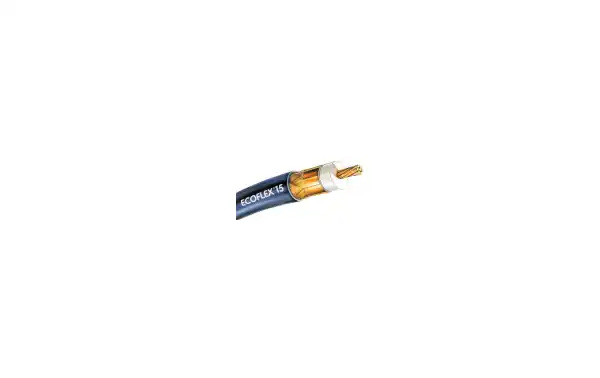

REF. ECOFLEX 15. DE 50 OHMS POUR ANTENNES DE RADIOCOMUNICACION CÂBLE DE PERTE TRÉS FAIBLE. --- VENTE PAR MÈTRES------------
ECOFLEX 15 est un flexible de basse perte de câble coaxial pour utilisation dans le rang de fréquence de DC - 6 GHz.Its construction unique combine les propriétés de basse perte dans le solide flexible central non- conducteur dûre avec les câbles de haute flexibilité des câbles fabriqués avec échoués centre Conducteurs. |
|
| | | |
D'avancées techniques de fabrication combinée avec l'utilisation d'une PE-LLC diélectrique produit une mousse évalue de plus de 70%, ce qui résulte dans atténuation très basse.
L'utilisation continue du calibrage et le conducteur central de compression, ainsi que l'application precoating des garanties pertes et basse impédance stable coïncidents.
Un IME de détection de l'immunité > 90 dB a 1.0 GHz est obtenu par l'utilisation d'un double blindage qui consiste la superposition de lame de cuivre et un nouveau tissu serré copperbraid. Ce quiest copperfoil a un revêtement appliqué PE qui empêche lame d'agrietamiento étant donné les courbes de court rayon.
Le cas de PVC noir ECOFLEX uv-15 est stabilisé.
ECOFLEX 15 est la 1 ª élection quand une basse perte, hautement flexible micro-ondes évalués câble sera obligatoire. ECOFLEX est prix économique fait 15 le chef clair pour les exigences des applications.
Sans soudure, de haute qualité dans les connecteurs "N" et "7-16" on a spécialement développé pour ECOFLEX 15. |
|
|
 |
CARACTÉRISTIQUES |
|
|
- DIAMÈTRE : 14.6 mm.
- Impédance : 50 ohms.
- Atténuation : 100 mts. 9,8 dB.
- Fréquence Maximale : 6 Ghz.
|
| Données Techniques (extrait) | | Impédance |
50 Ohm | | Capacité |
77 pF/m | | Facteur Vitesse |
0,86 | | Efficacité d'écran @ 1 GHz |
> 90 dB | | Conducteur central |
brin de cuivre, 7x1,55 mm | | Diélectrique |
PE, composé à faible perte | | Diamètre sur gain |
14.6 mm | | Min. rayon de courbure |
70 mm | | Poids (100m) |
25.8 kg |
| Max. Tenue en Puissance(W @ 40°C) | | 10 MHz |
6450 | | 100 MHz |
1970 | | 1000 MHz |
560 |
|
Type Atténuation (dB @ 20°C) | |
Fréquence |
100 m |
100 ft | | 100 MHz |
2.81 |
0.86 | | 500 MHz |
6.7 |
2,04 | | 1000 MHz |
9.8 |
2.99 | | 2000 MHz |
14.7 |
4,48 | | 2400 MHz |
16.3 |
4,96 | | 3000 MHz |
18.7 |
5.70 | | 4000 MHz |
22.3 |
6,79 | | 6000 MHz |
28.8 |
8,78 |
|
Pour Votre Référence | |
|
ECOFLEX 15 |
RG 213/U |
RG 58/U | | Capacité pF/m |
77 |
101 |
102 | | Facteur Vitesse |
0,86 |
0,66 |
0,66 | | att. dB/100 m |
|
|
| | 10 MHz |
0,86 |
2,0 |
5,0 | | 100 MHz |
2,81 |
7,0 |
17,0 | | 500 MHz |
6,7 |
17,0 |
39,0 | | 1000 MHz |
9,8 |
22,5 |
54,6 | | 3000 MHz |
18,7 |
58,5 |
118,0 |
|
|
